APA ITU MATV???



Mungkin sebagian dari kita belum mengetahui apa itu MATV dan apa kegunaannya bagi kita.

MATV atau yang biasa disebut dengan MASTER ANTHENA TELEVISI pada dasarnya adalah sebuah sistem distribusi pemancaran gelombang frekuensi yang akan digunakan oleh televisi.Sistem MATV sendiri biasanya dipasang di lokasi/gedung yang memiliki banyak ruangan ,Seperti Apartemen,Hotel,Rumah sakit,dan perkantoran.Karena gedung yang memiliki banyak ruangan biasanya terdapat masalah maupun kesulitan menangkap sinyal siaran televisi.Sinyal di setiap ruangan kerap kali tidak sama menjadikan output tampilan gambar dan audio kurang maksimal hasilnya.

Dengan adanya Sistem MATV masalah seperti ini akan sangat mudah sekali teratasi.Karena sistem MATV sendiri memungkinkan pen-distribusian sinyal siaran ke setiap ruangan dengan kekuatan yang sama.Ketika ada sinyal losses/gangguan sekalipun,terdapat sebuah komponen yang berfungsi untuk memperkuat sinyal tersebut.

Sudah berbicara mengenai komponen ,Apa saja sih komponen-komponen pelengkap untuk sistem MATV sehingga dapat memaksimalkan pendistribusian sinyal siaran di gedung yang memiliki banyak ruangan???



  • ANTHENA

29228232 e64662bd dbf7 42a7 b605 b4d1eb3de5a1 712 661



Antena ini merupakan komponen yang berfungsi sebagai penerima sinyal dari satelite yang dipancarkan oleh broadcaternya (stasiun televisi lokal maupun luar negeri)

Untuk antena juga berbeda untuk segi ketahanan terhadap cuaca maupun daya untuk menangkap sinyal siarannya yaitu C-band dan Ku-band

  • Antena Parabola C-Band menggunakan dish parabola besar ukuran 6 hingga 8 feet dalam bentuk mesh / parabola jaring dan menggunakan LNB C-Band untuk menerima sinyal yang ditangkap oleh parabola tersebut.
  • Antena Parabola Ku-Band menggunakan dish parabola mini ukuran 45cm,60cm,80cm dan 100cm,jadi hemat tempat saat dilakukan instalasi dan rata-rata perusahaan paytv menggunakan parabola ini

Untuk Sinyal C-band 3.7 – 4.2 Ghz dan Ku-band 10.7 – 11 Ghz setelah diterima kemudian dipantulkan ke LNB yang ada pada anthena untuk diubah menjadi frekuensi yang lebih rendah menjadi 950-2150 Mhz untuk selanjutnya siteruskan ke perangkat penerima (Digital Receiver)



  • DECODER / DIGITAL RECEIVER



1bf004538d773e11ae8351a84fdc14bc

Komponen yang satu ini berfungsi sebagai penerima sinyal yang telah dirubah frekuensinya dari LNB (Anthena) kemudian di proses sehingga didapat tampilan gambar siaran dari stasiun tv lokal maupun luar negeri.



  • MODULATOR

1bd51db5008d70882e4f9d6e77fa5119

Komponen yang satu ini juga tidak kalah penting untuk sistem MATV yang gunanya sebagai penerima tampilan gambar siaran televisi dari receiver melalui kabel Video dan Audio yang kemudian akan di modulasikan ke frekuensi 47-860 Mhz.

Setiap satu modulator dapat memodulasikan 1 saluranselebar 7 Mhz yang terdiri dari Video Audio Carrier untuk selanjutnya diteruskan ke Combiner.



  • COMBINER

8a8303b2c68828e9dfd032ab315a524d



Combiner sendiri berfungsi sebagai alat untuk menggabungkan sinyal RF dari beberapa Modulator yang mempunyai Video Audi Carrier.Dengan frekuensi yang berbeda lalu digabungkan sehingga diperoleh 1 RF yang kemudian di teruskan ke komponen penguat (Booster Amplifier)



  • BOOSTER AMPLIFIER



406265 20130802042249



Komponen yang satu ini merupakan komponen yang penting karena berfungsi sebagai penguat sinyal siaran agar tidak ada sinyal losses pada saat diteruskan ke setiap ruangan



  • SPLITTER

7760678 658fc00b 0981 4aef bbdf ee17960b8451 800 800



Ini adalah komponen terakhir yaitu splitter yang gunanya adalah sebagai pemecah / pembagi sinyal dengan kekuatan yang sama hingga akhirnya akan di distribusikan ke setiap ruangan

Terdapat 2 macam Splitter yang harus anda ketahui masing-masing kegunaannya terlebih dahulu,Yaitu :

  • Splitter Antena UHF

Spliter ini hanya bisa digunakan untuk pembagian sinyal untuk antena UHF saja,Jika dipaksakan akan terjadi penurunan sinyal ataupun gangguan lainnya.

  • Splitter Antena Parabola

Untuk Splitter ini yang biasa digunakan untuk pembagi sinyal dari parabola. Meskipun Splitter ini digunakan untuk pembagi sinyal parabola akan tetapi ada beberapa brand yang support untuk antena UHF dan ada yang tidak support antena UHF.

Bagaimana kita bisa mengetahui Splitter yang Support Antena UHF maupun yang Support Antena Parabola???

Bisa dilihat dari tabel berikut ini :



Frequensi

Antena

2 – 1000 Mhz

UHF

5 – 2400 Mhz

UHF & PARABOLA

900 – 2150 Mhz

PARABOLA



Kesimpulannya :

  • Splitter dengan Frequensi 2-1000 Mhz hanya support untuk Antena UHF ,Karena untuk antena UHF berada di frequensi 406 – 806 Mhz
  • Splitter dengan Frequensi 5-2400 Mhz bisa support untuk keduanya,karena apa? Karena Untuk Parabola sendiri di Frequensi 950-2150 Mhz sedangkan Antena UHF di frequensi 406-806 Mhz
  • Splitter dengan Frequensi 900-2150 Mhz hanya support untuk Antena Parabola saja



  • KABEL COAXIAL

Kabel Antenowy RG11 Miedz CU 60 zelowany PE 1metr



Kabel yang digunakan untuk instalasi MATV antara lain :

  • Kabel Coaxial RG 6

Untuk kabel coaxial ini digunakan untuk menghubungkan setiap digital receiver ke modulator dan selanjutnya diteruskan ke combiner sebelum akhirnya diteruskan ke booster lalu di bagi oleh splitter ke setiap ruangan.Serta digunakan untuk penarikan dari booster ke setiap titik ruangan

  • Kabel Coaxial RG 11

Kabel RG 11 sendiri digunakan untuk penarikan kabel induk dari pusat server ke titik pembagian signal ke setiap ruangan



CONTOH INSTALASI MATV



 WhatsApp Image 2020 08 07 at 14.40.01 1

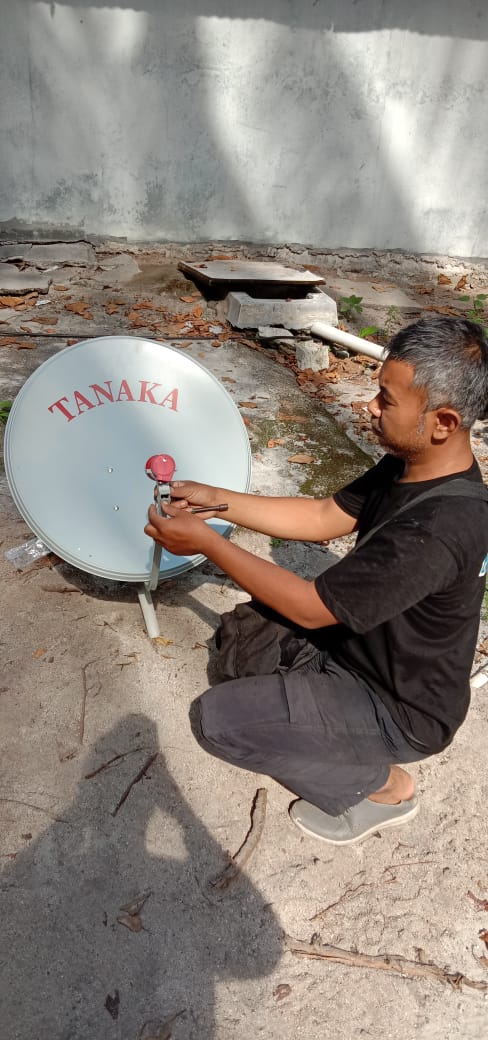

PASANG ANTENA PARABOLA

Sebelum kita mulai merakit Server MATV kita pasang Antena Parabolanya terlebih dahulu.Arahkan parabola yang anda pakai ke arah satelitenya,karena untuk arah satelite masing masing parabola berbeda tergantung anda menggunakan parabola C-Band atau Ku-Band untuk instalasi MATV ini



4



PROSES INSTALASI SERVER MATV

Setelah mengetahui berapa banyaknya channel yang akan kita intall,kita mulai merakit rak server dan menyusun setiap komponen di rak yang sudah kita rakit sebelumnya.setelah semua sudah terpasang langkah selanjutnya adalah menghubungkan setiap komponen dengan kabel RG 6 beserta connector yang sudah kita compress menggunakan Tang Connector Compress



WhatsApp Image 2020 08 07 at 14.39.59



MENENTUKAN FREKUENSI PADA SETIAP MODULATOR

SERTA MELAKUKAN PENGUJIAN DAYA SINYAL MENGGUNAKAN DB METER

Setelah semuanya selesai kita mulai menghitung pembagian daya dari kabel coxial agar tidak terjadi gangguan saat dibagi ke setiap ruangan dan mulai menentukan channel channel yang akan kita gunakan untuk masing masing decoder.



WhatsApp Image 2020 08 07 at 14.40.02

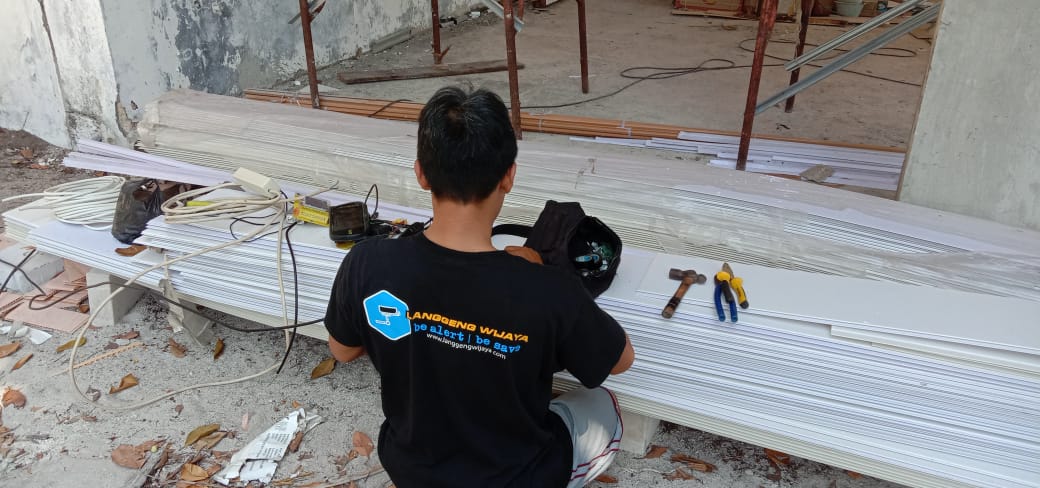

PROSES PENARIKAN KABEL

Setelah semua proses instalasi server MATV selesai kita mulai melakukan penarikan kabel dari server ke titik pusat pembagian untuk setiap ruangan yang akan dipasang jaringan MATV



PERALATAN YANG DIGUNAKAN UNTUK INSTALL & SETTING MATV



  • dB METER



RY S110 CATV Cable TV Handle Digital Signal Level Meter DB T



DB METER merupakan perangkat alat untuk mengetahui besaran masing masing sinyal RF yang mengalir pada kabel coaxial dalam satuan db(Desibel).

Alat ini sangat penting untuk Instalasi sistem MATV karena bila setiap kabel coaxial tidak mendapatkan sinyal RF yang sama besarannya antara satu dengan yang lain akan menimbulkan hasil gambar yang kurang maksimal setelah di distribusikan ke setiap ruangan,seperti gambar berbintik maupun berbayang.

ada 3 jenis alat dB Meter yaitu :

  1. dB Meter Digital : dB meter ini yang biasa digunakan untuk setting MATV biasanya ditampilkan susunan angka-angka dalam setiap hitungan besarannya
  2. dB Meter Analog :dB Meter ini bersifat analog karena untuk hasil tampilannya masih menggunakan jarum/spectrum untuk menghitung besaran sinyal RF ,biasanya digunakan untuk setting HT ataupun soundsystem
  3. dB Meter Analog + Digital :dB meter yang satu ini kompatibel digunakan untuk keduanya



  • TANG CONNECTOR COMPRESS



1638790 34c1986e 95a5 4f52 8e9e b6cd3f052e74



Tang ini sendiri merupakan Alat untuk memasang sambungan Connector ke kabel. agar bisa disambungkan ke setiap komponen MATV



HASIL DARI INSTALASI MATV



c07d7b77 dabe 4752 8979 35fde63cafa6



WhatsApp Image 2020 08 07 at 14.39.58



65030b50 4f65 4f7d aca8 0479b270bb5e



6c4e77ec f31e 46de 8e73 8c56ee935ae5
